礦山破碎機除塵器采用殼體旋風除塵器流型設計，能起局部旋風作用，減輕濾袋負荷。圓筒拱頂?shù)捏w形，受力均勻，抗爆性能好。礦山破碎機除塵器不受使用場合氣源條件的限制，易損件少，維護方便，運行。克服了壓縮空氣脈沖清灰的作弊病，反吹風作用距離大，可采用長濾袋，充分利用空間，占地面積小。
礦山破碎機除塵器結構：
　　1、上箱體：包括除塵器蓋，旋轉揭蓋裝置，清潔室，換袋入孔，觀察孔，凈化后出氣口。
　　2、中箱體：包括花板，濾袋，濾袋框架，濾袋導口，過濾室筒體，含塵氣體進氣口，入孔口。

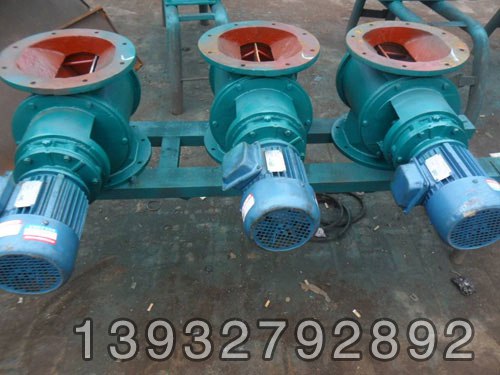

　　3、下箱體：包括定位支承架，灰斗，星形卸灰閥，支座。
　　4、反吹風清灰機構：包括旋臂，吹口，分圈反吹機構，循環風管，反吹風管，反吹風機，旋臂減速機構。
礦山破碎機除塵器工作原理：
　　含塵氣體于切向進入過濾室上部空間，大顆粒及凝聚塵粒離心力作用下沿筒壁旋落灰斗，小顆粒彌散于過濾室袋間空隙從而被阻留，凈化空氣透過袋壁經花板上濾袋導口匯集于清潔室，由通風機吸入而排放于大氣中。隨著過濾工況的進行，粉塵附于布袋表面，濾袋阻力逐漸增加，當達到反吹風控制阻力上限時，由與除塵器前后上的接口相連的差壓變送器發出訊號自動啟動反吹風機構工作。
　　粉塵的凈化只有靠除塵器來實現，除塵器選擇的優劣直接影響到除塵系統的捕集效果，除塵電耗以及整個系統能否長期穩定，運行。除塵器的形式繁多，各有利弊。關鍵在于如何揚長避短。與系統工藝及粉塵組成相適應，以獲得   佳效果。對于物料輸送來說，采用袋式除塵器比較適合，其除掉較細粉塵，排放濃度可控制在20mg/Nm3以下。
